立柱式堆垛机轮箱安装注意要点解析

立柱式堆垛机轮箱，通常指的是应用在立体仓库巷道立柱式堆垛机行走机构中的专用行走轮箱。它是堆垛机驱动行走机构必不可少的部件，负责支撑堆垛机的整体结构，并为其提供行走的动力，在安装过程中，需要注意以下几个事项，确保能够稳定运行。

一、安装前准备

1、熟悉资料：仔细阅读堆垛机的使用说明书、安装图纸以及轮箱的相关技术资料，了解轮箱的结构、安装要求和技术参数等。

2、检查部件：对轮箱及配套的零部件进行全面检查，包括轮子、轴承、轴、齿轮、螺栓、螺母等，确保部件无损坏、变形、磨损或缺失，如有问题应及时更换或修复。

3、清理现场：清理安装现场，确保安装区域干净整洁，无杂物、油污和积水等，同时保证安装场地的地面平整，符合堆垛机的安装要求，轨道安装面的局部平整度每 2m 范围内应小于 4mm。

二、安装过程中

1、确认安装位置：根据堆垛机的设计要求，准确确定轮箱的安装位置，使用专业的测量工具进行定位和校准，确保轮箱安装位置的准确性。

2、确保安装牢固：将轮箱安装在堆垛机的行走梁上时，要确保轮箱与行走梁的连接牢固可靠，使用规定的螺栓、螺母等紧固件进行紧固，并按照要求的扭矩拧紧，防止轮箱在运行过程中松动或脱落。

3、调整轮箱水平与平行度：安装过程中，要使用水平仪等工具调整轮箱的水平度，确保轮箱的支承平面与车轮宽度中心面相平行，其偏差不超过 0.07mm，同时保证两侧行走轮与地面平行，能够保持水平。

4、检查齿轮和链条等传动部件：如果轮箱采用齿轮、链条或皮带等传动方式，要仔细检查传动部件的安装情况，确保齿轮的啮合精度、链条或皮带的张紧度合适，传动部件运转灵活，无卡滞、打滑或异常磨损等现象。

5、连接电动机：将电动机与轮箱的齿轮或其他传动部件连接时，要确保连接牢固，齿轮配合紧密，并且进行必要的调整和校准，保证电动机能够正常驱动行走轮箱。

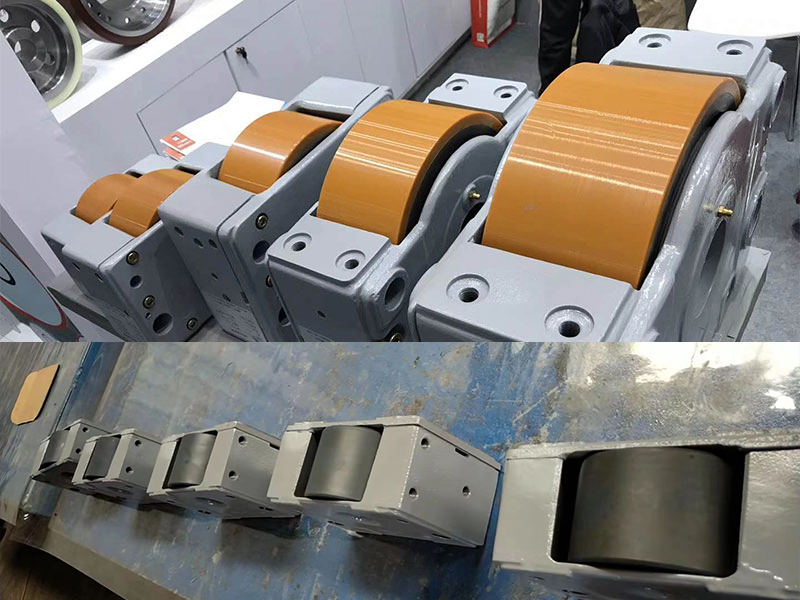

立柱式堆垛机轮箱

三、安装后检查与调试

1、安全防护装置安装：安装完成后，为避免工作人员误碰行走轮而造成不必要的伤害，需在行走轮上加装相应的防护罩或限位装置等。

2、全面检查：对轮箱的安装情况进行全面检查，包括轮箱与行走梁的连接、电动机与轮箱的连接、传动部件的安装、电源线的连接等，确保所有部件安装正确、牢固，无松动、漏装或错装等情况。

3、试运行调试：在安装完成后，进行行走轮箱的测试运行。测试过程中，要观察行走轮箱的运行情况，确保其行走稳定、驱动正常，并且没有异常噪音或震动。同时检查轮箱的运行速度、转向、制动等功能是否正常，如有异常情况，应及时停机检查并排除故障。

综上所述，立柱式堆垛机轮箱的安装需要注意多个方面的事项，包括安装前准备、安装过程注意事项以及安全注意事项等，必须全面考虑才能确保堆垛机轮箱正常运行。
